Выключатели дифференциальные Chint NB1L




Выключатели дифференциальные Chint NB1L

На всех объектах, будь то частный дом или производственное здание, на вводе электрической сети всегда устанавливают устройства защитного отключения, которое разорвет цепь питания в момент внештатного увеличения тока. Главная цель защитного оборудования состоит в предотвращении возгорания проводки и выхода из строя электрооборудования и электросети. Выпускаются подлобные устройства для однофазных и трехфазных сетей.

Что такое дифференциальный автоматический выключатель

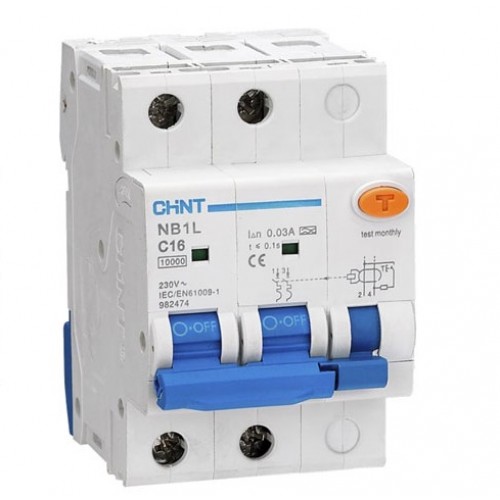

Дифференциальный автомат NB1L 2P C20 30mA Дифференциальный автоматический выключатель – это защитное устройство, которое предназначено для мгновенного отключения нагрузки от питающей сети. Представляют собой комбинированное или одинарное изделие, монтируемого на DIN-рейку в электрическом шкафу. Отличаются от обычного автоматического выключателя быстродействием и возможностью отключения сразу всех линий. Производятся нескольких видов в зависимости от характеристик питающей линии:

  • Однофазные, в комплекте имеется основной фазный рубильник и выключатель нулевого провода.
  • На две фазы, кроме двух силовых линий также имеется нейтраль.
  • На три фазы с нейтралью.

Все модификации выключателей дифференциальных оснащаются кнопкой сброса и объединенным рычагом взвода механизма. Все подлобные устройства изготавливаются на определенную величину тока срабатывания.

Назначение дифавтоматов Chint NB1L 2P

На примере китайского производителя Chint, рассмотрим диф. автомат Chint NB1L 2P цена на сайте. Предназначен данный автомат для мгновенной защиты электро потребителей и подстанций от перегрузок, которые могут возникать в цепях по причине различных неблагоприятных факторов. Устройства представленной модели выпускаются на входное напряжение 230-400 В и токи коммутации от 0,03 до 0,3 А. При этом максимальный ток через устройства может быть до 40А.

Все модификации диф. автоматов Chint NB1L 2P подразделяются на два типа АС, А, что указывает на возможность их применения в цепях с переменным и с пульсирующим постоянным током. Изделия характеризуются быстрым срабатыванием. Для прекращения подачи тока в цепи потребителей необходимо не более 0,1 с.

Конструкция и принцип работы дифференциального выключателя NB1L

В конструкции данного автоматического выключателя имеется стандартный автомат с мгновенным расцепителем. Он выглядит в виде дополнительного модуля и монтируется совместно с основным коммутатором. Выпускаются нескольких разновидностей в зависимости от подключаемых линий коммутации. При увеличении тока, протекающего через контактную группу, срабатывает расцепитель, который освобождает пружиненный рычаг силового контактора. После того, как УЗО сработает, чтобы его вернуть в исходное состояние, необходимо взвести рычаг и нажать кнопку сброса. Монтируется на DIN-рейку, провода крепятся стандартными винтами под крестовую отвертку.
